铝合金防爆阻火器型号：SCZ100-6

阻火器介绍：防爆阻火器是防止外部火焰窜入存有气体，油品的储罐或管道内。阻止火焰在设备中传播，管道间蔓延。阻火器的类

型很多，储罐阻火器、防爆管道阻火器等都属于其中；储罐阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计

制造。储罐阻火器的阻火层结构有砾石型、金属丝网型或波纹型。而防爆阻火器是用来阻止气体、液体的火焰蔓延和防止回火而引起回火

设备。阻火器内的阻火层不锈钢带或铜镍合金材料压制而成的波纹状，波纹的大小由气体性质和阻止火焰速度决定。防爆阻火器通常安装

在输送或排放气体的储罐和管线上。如火炬，加热燃烧系统，石油气体回收系统或其它气体系统。由于其应用环境的特殊性，阻火器的设计

要求等也是相当严格的。

产品名称：	铝合金防爆阻火器
适用范围：	柴油、汽油、煤气、天然气
工作温度：	-30-+60℃
阀体材质：	铝合金
阻火芯材质：	不锈钢波纹板
规格：	DN50-200
品牌	上海南石

铝合金防爆阻火器结构设计：产品由芯件和壳体两部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条

平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面

压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来

阻止火焰在管道中的蔓延，其原理为“器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻

止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

主要包括以下几点：壳体本身的材质需求比较严格，一般为铝合金、不锈钢、铸铁等介质，且尺寸必须按照规定的标准来执行；在制造过程

中，其壳体所使用的铸件不得存在损害、裂纹、砂眼等问题，这样的铸件会影响到使用的效果；壳体制作过程中，应按照规定进行水压的试

验，待到合格后方可使用；波纹结构的阻火器按规定会使用钢带来加工制作，这样的钢带应该光亮，不能带有油污及锈点等污渍；阻火层上的

孔隙大小应该完全一致且均匀分布，所以应保持无堵塞；装入壳体内部的阻火层不能晃动，因此其接触面需要紧密结合，在完成组装之后，我

们还需要按规定进行阻火性的测试。

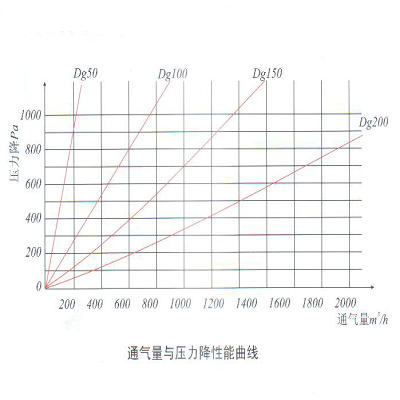

铝合金防爆阻火器尺寸与结构示意图：

规格（DN）	D1	Do	H	N	孔径
50	140	110	175	4	Φ14
80	185	150	215	4	Φ14
100	205	170	220	4	Φ18
150	260	225	240	8	Φ18
200	315	280	260	8	Φ18

铝合金防爆阻火器执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火

器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器的生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》

测试依据：GB5908-86《石油储罐阻火器性能和实验方法》。

铝合金防爆阻火器安装与维护：阻火器与管路连接可水平安装也可垂直安装。定期检查，一旦发现堵塞，应用高压蒸气、压缩空气或有

机溶剂清冼，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。
