阻火式接管呼吸阀型号:HX4
阻火式接管呼吸阀是安装在石油化工固定储罐上的通气装置,以防止罐内超压或超真空使储罐遭受损坏,起阻止外界火焰传入,减少罐内液体挥
发损耗的作用。同时对油品、化工品、食品不同介质的储罐采用不同材质制造,完全满足各类储运系统工艺要求。适用于储存内点低于28℃的甲
类油品和闪点低于100℃乙油品,如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。适用用于可回收气体储罐,如有氮气封顶储
罐,它可直接从氮气罐内吸入氮气,也可接储罐内的废氮回收,真正做到了高效、节能、环保。该阀可代替氮封装置。
阻火式接管呼吸阀将传统的呼吸阀与阻火器合二为一,阻火器改置于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内,特别是高空作业时,检
修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。
阻火式接管呼吸阀操作压力:
A:+355Pa(36mmH20):-295Pa(30mmH20)
B:+980Pa(100 mmH20):-295Pa(30 mmH20)
C:+1765Pa(180mmH20):-392Pa(40mmH20)
阻火式接管呼吸阀尺寸:
规格 mm |
安装尺寸(mm) |
||||
D1 |
D |
D3 |
H |
M-h |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
DN100 |
170 |
205 |
235 |
480 |
4×16 |
DN150 |
225 |
260 |
295 |
547 |
8×16 |
DN200 |
280 |
315 |
355 |
658 |
8×16 |
DN250 |
335 |
370 |
420 |
705 |
12×16 |

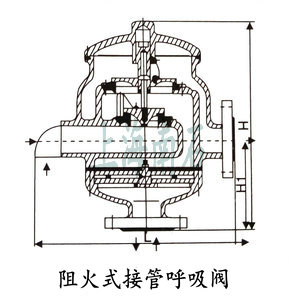

阻火式接管呼吸阀产品及结构图:
阻火式接管呼吸阀维修与保养:
为了确保阻火式接管呼吸阀的性能达到安全使用的目的,阻火呼吸阀应定期进行检查和保养:
1、检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触百有无损伤。
2、重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。
3、启用新的阻火呼吸阀时必须清除盘的防震物。
注:呼吸阀与罐体连接的法兰标准为JB/T78-94、PN0.6MPa,也可以由用户指定。
