储罐阻火器型号：ZGB-I

储罐阻火器是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。阻火器是应用火焰通过热导体的狭小孔

隙时，由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。适用于可燃气体管道，如汽油、煤油、轻

柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在

乙炔、氧气、氮气、天然气的管道用品。

储罐阻火器主要性能：

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

储罐阻火器作用材料及参数：

阀体材料	碳钢WCB、不锈钢304、316、
阻火芯件材料	不锈钢防爆阻火波纹板
密封件材料	耐油石棉橡胶、四氟PTFE
环境温度 ℃	≤480
公称压力(MPa)	1.0~4.0
防爆级别	BS5501:ⅡA、ⅡB、ⅡC

储罐阻火器主要用途：

1、输送可燃性气体的管道上。

2、火炬系统。

3、油气回收系统。

4、加热炉燃料气的管网上。

5、气体净化通化系统。

6、气体分析系统。

7、煤矿瓦斯排放系统。

储罐阻火器标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）执行标准：GB

13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、

HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》、测试依据：GB

5908-86《石油储罐阻火器性能和实验方法》。

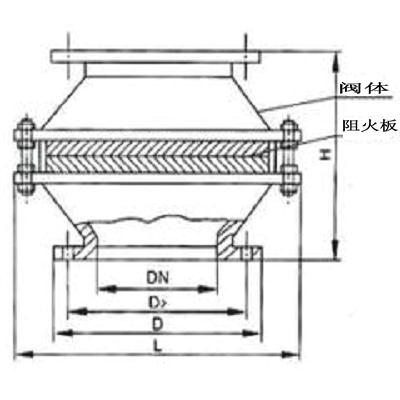

储罐阻火器尺寸及示意图：

公称口径 (mm)	重量 （KG/台）	安装尺寸（mm）
		L	H	D	K	N-d
25	5.5	130	150	115	85	4*14
32	8	1555	170	130	100	4*18
40	8	155	170	145	110	4*18
50	9	170	180	160	125	4*18
65	12	190	185	180	145	4*18
80	14	220	200	195	160	8*18
100	17	240	210	215	180	8*18
150	29	320	250	280	240	8*22
200	43	370	270	335	295	8*22
250	55	440	300	395	350	12*22
300	68	500	340	465	410	12*22

储罐阻火器工作原理：

大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽量的小，

小到只要能够通过火焰就可以。这样，火焰进入阻火器后就分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和

器壁效应。

传热作用：阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。我们知道，阻火器是由许多细小通道或孔隙组成的，

当火焰进入这些细小通道后就形成许多细小的火焰流。由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，到一定

程度时火焰即被熄灭。进行的试验表明，当把阻火器材料的导热性提高460倍时，其熄灭直径仅改变2.6%。这说明材质问题是次要的。即传

热作用是熄灭火焰的一种原因，但不是主要的原因。因此，对于作为阻爆用的阻火器来说，其材质的选择不是太重要的。但是在选用材质时应

考虑其机械强度和耐腐蚀等性能。

器壁效应：根据燃烧与爆炸连锁反应理论，认为燃烧炸现象不是分子间直接作用的结果，而是在外来能源（热能、辐射能、电能、化学反应能等）

的激发下，使分子分裂为十分活泼而寿命短促的自由基。化学反应是靠这些自由基进行的。自由基与另一分子作用，作用的结果除了生成物之外还

能产生新的自由基。这样自由基又消耗又生新的如此不断地进行下去。可知易燃混合气体自行燃烧（在开始燃烧后，没有外界能源的作用）的条件

是：新产生的自由基数等于或大于消失的自由基数。当然，自行燃烧与反应系统的条件有关，如温度、压力、气体浓度、容器的大小和材质等。随

着阻火器通道尺寸的减小，自由基与反应分子之间碰撞几率随之减少，而自由基与通道壁的碰几率反而增加，这样就促使自由基反应减低。当通道

尺寸减小到某一数值时，这种器壁效应就造成了火焰不能继续进行的条件，火焰即被阻止。由此可知，器壁效应是阻火器阻火焰作的主要机理。由

此点出发，可以设计出知种结构形式的阻火器，满足工业上的需要。

储罐阻火器维修与保养:

1、 为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、 阻火器上的流向标记必须与介质流向一致。

3、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、 被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、 清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、 重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
