快开式防爆呼吸阀型号：HXF-7

产品概述：快开式防爆呼吸阀采用螺钉旋转压紧，打开方便快捷，便于拆卸，是对普通全天候呼吸阀的改进产品，是安装在固定顶

罐上的通风装置，起减少油品蒸发损耗、控制储罐压力的作用。其阀盘采用聚四氟乙烯材料。快开式压缩空气呼吸阀具有通风量大、

泄漏量小，耐腐蚀，安装简单，易检修等特点，采用四氟密封，具有防冻性能，适用于寒冷地区。并可与新型波纹型阻火器配套使用。

快开式防爆呼吸阀主要用途：根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定,"甲,乙类液体的固定顶罐,应用阻火

器和呼吸阀".可见呼吸阀,阻火器是储罐不可缺少的安全设施.它不仅能维持储罐气压平衡,确保储罐在超压或真空时兔遭破坏,且能减少罐

内介质的挥发和损耗.呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，常与阻火器配套使用。

快开式防爆呼吸阀性能特点：具有结构紧凑,通气量大,泄漏量小，耐腐蚀,密封性能好等特点.阀盘采用聚四氟乙烯材料，具有耐低温，

防冻等优点。阀内设静电输出装置，使得该阀时刻与罐体保持等电位。

快开式防爆呼吸阀主要材料及及时参数：

壳体材料：	碳钢、不锈钢
内部芯件材质：	不锈钢或聚四氟乙烯
密封圈材质	聚四氟乙烯。
环境温度：	-40~+60℃。
产品规格：	DN50-300
压力范围：	1.6-4.0MPa
连接方式：	法兰连接
防爆级别：	BS5501：IIA、IIB、IIC。

呼吸阀操作压力：

A型：-295Pa（-30mmH20）  +355Pa（+36mmH20）

B型：-295Pa（-30mmH20）  +980Pa（+100mm H20）

C型：-295Pa（-30mmH20）  +1750Pa（+180mm H20）

D型：-295Pa（-30mmH20）  +9800Pa（+1000mm H20）（特殊压力，用户指定）

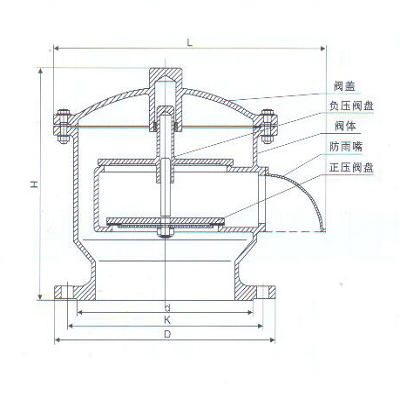

呼吸阀外尺寸及结构示意图：

DN	L	H
50	290	320
80	420	470
100	420	470
150	535	540
200	700	620
250	835	700
300	950	780



呼吸阀标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）。

制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法）GB5908-86等标准进行

制造和验收；或用户指定标准。

呼吸阀维护保养方法：1、存放：以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在

有防雨设施的仓库中；紧急放空人孔系列产品在运输时不得倒置。2、维护：a、对呼吸阀系列产品，工作人员应每月上罐

顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干静；每半年，给阀套、阀杆擦拭一

遍变压器油。b、呼吸阀壳体内外表面的油漆应每年重新涂刷一遍。

上海南石是专业的防爆呼吸阀生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合

金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

订货须知：（国家标准）

一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。

二、若已经由设计单位选定我公司的呼吸阀型号，请您根据呼吸阀参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。

四、以上价格均为虚价，有意者请联系我们。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我

们一直致力于呼吸阀行业领域的领导者，将为您提供最新的呼吸阀知识、服务、技术顾问。如有任何疑问，您可以致电给我们,

我们一定会尽心尽力为您提供优质的服务。通过密切关注客户需求与应用体验，把握市场导向：通过高强度的研发投入，通过

科学管理和文化塑造，提升组织能力；通过高度重视和持续改进，让质量和服务成为我们的品牌标志。
