人孔是安装在储罐顶上的安全应急通气装置,通常与防火器、机械呼吸阀配套使用,既能避免因意外原因造成罐内急剧超压或真空时,损坏储
罐而发生事故,又有起到安全阻火作用,是保护储罐的安全装置,特别适用于贮存物料以氮气封顶的拱顶常压罐。具有定压排放、定压吸入、
开闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。
常压人孔尺寸及示意图:
标准号 |
规格DN |
压力MPa |
筒节 |
重量(KG) |
HG/T21515-2005 |
500 |
0.6 |
φ530×6 |
50.5 |
600 |
0.6 |
Φ630×6 |
74 |
|
HG/T215162005
|
500 |
1.0 |
φ530×6 |
117 |
500 |
1.0 |
Φ630×6 |
114 |
|
600 |
1.0 |
Φ630×6 |
174 |
|
HG/T21517-2005
|
500 |
0.6 |
φ530×8 |
154 |
500 |
0.6 |
Φ630×6 |
148 |
|
600 |
0.6 |
φ530×8 |
225 |
|
600 |
0.6 |
Φ630×8 |
217 |

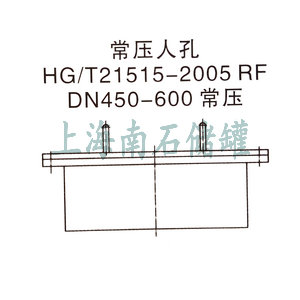

常压人孔结构图
储罐常压人孔技术特点:
1、使用温度:+60℃ ~-30℃
2、操作压力 正压:+1470Pa(150mmH2O) 负压:-490Pa(50mmH2O)
3、适用范围:特别适用于贮存物料以氮气封顶的拱顶常压罐。因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。急生
产时必须先打开量油孔其它之类的供气产品,以保持储罐安全作用。
4、以人孔上覆承受负荷能力划分可分为汽-20级和汽-10级两种
5、以人孔的通向划分
