管道阻火器
→产品特点
管道阻火器经中国科学技术大大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和
试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。阀体采用不锈钢,碳钢及铸钢多种材料,可满足各种不
同工艺管道的需要。
→主要用途
1输送可燃性气体的管道上;2油气回收系统;3气体净化通化系统;
4气体分析系统;5煤矿瓦斯系统。
→主要性能
1阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2水压试验2.4MPa无渗漏。

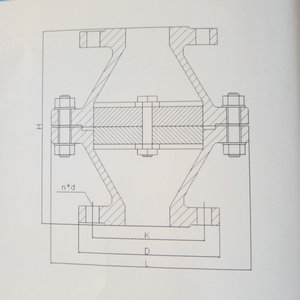

→外形与法兰连接尺寸(PN1.6MPa)(PN1.0MPa)
公称通径 DN(mm) |
安装尺寸(mm) |
||||
L |
H |
D |
K |
n×φ |
|
25 |
130 |
150 |
115 |
85 |
4×14 |
32 |
155 |
170 |
135 |
100 |
4×18 |
40 |
155 |
170 |
145 |
110 |
4×18 |
50 |
170 |
180 |
160 |
125 |
4×18 |
65 |
190 |
185 |
180 |
145 |
4×18 |
80 |
220 |
200 |
195 |
160 |
8×18 |
100 |
240 |
210 |
215 |
180 |
8×18 |
150 |
320 |
250 |
280 |
240 |
8×22 |
200 |
370 |
270 |
335 |
295 |
8×22 |
250 |
440 |
300 |
395 |
350 |
12×22 |
300 |
500 |
340 |
460 |
410 |
12×22 |
→订货时请注明产品名称,型号,规格。
