手摇刷式过滤器,半自动刷式过滤器

更新:2016/7/2 13:17:41 点击:
  • 品牌:
  • 型号:
  • 在线订购
产品介绍

手摇刷式过滤器适用于各种供水系统、工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各

种机械杂质,确保系统设备的安全可靠运行。安装在管道上对流体中的铁锈、沙粒等固体杂质进行滤除,保护管道上的设备免受

磨损和堵塞,使机器设备:压缩机、水泵、阀门、仪表等能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。其突出优

势是清除过程可以在过滤器时进行,无需拆卸管体,不影响设备的正常运行。手摇刷式过滤器工作原理:手摇刷式过滤是一种半自

动清洗过滤器,利用过滤器滤网内置的刷子和刷架,刷除滤网上的污物、杂质等颗粒,再通过排污阀排出。水流经过滤网杂质被拦

截在滤网内,当需要排污时,只要打开排污阀,轻轻转动手柄数圈,即可完成排污,不必拆卸过滤器,清洗内部滤网。 其最大特点

是:清洗可在过滤器工作过程中进行,无需断流不影响设备的正常运行。;

手摇刷式过滤器结构材质:该过滤器结构合理,用材讲究,壳体采用优质碳钢,也可根据用户要求采用不锈钢毛刷采用无机材料制

成(弹性好,强度较高,耐蚀及耐老化性能优)和不锈钢刷架组成;滤网为精心制作不锈钢楔形网,结构讲究,十分便于刷去杂物,

过滤、清洗效果大大优于冲孔网或纺织网,且洗网时刷毛不易损伤。使用时只需轻轻转动刷架外部的手柄即可。

工作压力:≤1.0Mpa(如需更高的工作压力,订货时请注明)

压力损力:≤0.015Mpa

过滤精度: 0.8 mm(0.2~3.5mm精度范围均可制造)

最高工作温度:≤100°C

手摇刷式过滤器尺寸:(单位:mm

规格

φ

L1

L

H

流量t/h

重量kg

50

159

300

600

650

19

58

80

159

300

600

660

50

66

100

219

300

600

670

80

76

125

219

350

650

680

125

88

150

273

350

650

720

180

114

200

325

525

750

850

320

154

250

377

650

850

1050

490

260

300

426

700

950

1360

710

405

350

478

820

1170

1740

970

580

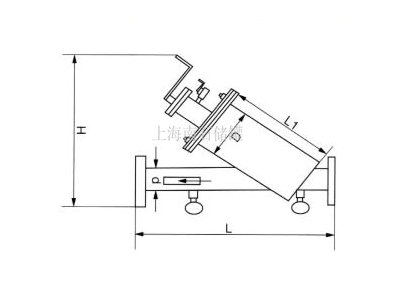

手摇刷式过滤器结构示意图:

手摇刷式过滤器结构图

安装说明:

1、手摇刷式过滤器安装简单,只需要按照设备桶体上箭号指示方向连接在管路上。

2、设计时应尽量考虑排污口在下部,便于杂物的顺利排放。

3、排污管就近接人排水沟,且应保持排污顺畅。

4、为了便于观察过滤状况,应在进出口安装压力表。

5、排污时,应适当开启排污阀,再转动手柄,清理污物。

6、排污时,应根据排污情况,转动手柄,对过滤网进行清理。
