铝合金防爆呼吸阀型号:NH80-A
产品说明:铝合金防爆呼吸阀于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是起蒸发损耗与保护储罐在受超压或真空
时免遭破坏的作用。呼吸阀通常与阻火器配套使用。 呼吸阀类型:呼吸阀是安装在固定储罐顶上的通风装置。起减少油品等液体的蒸发损耗、控
制储罐压力,防止罐内超压或超真空使储罐遭受损坏。呼吸阀还能起阻止外界火焰传入的作用。适用介质为油品、石油化工物料等,亦适合于寒
冷地区,呼吸阀的操作压力在出厂前均经严格测试检验,用户不得任意调换或改变其阀盘的重量。类型有单呼阀、单吸阀、呼吸阀,各种结构型
式均可与阻火器组合构造,也可配制所需的接管。
铝合金防爆呼吸阀工作原理:呼吸阀是用弹簧限位阀板,由正负压力决定或呼或吸。还有重力式呼吸阀,是靠重力来调节的,当容器里面的气
压达到超过重压时该阀打开卸压。具体描述:当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座严密配合,吸入阀瓣与吸入口阀座
严密配合。当储罐内压力超过大气压力值(即产生过高正压)时,罐内高压直接作用于呼出口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上的外
气压力,从而打开呼出口阀瓣由A通道排出罐内过高气压,使罐内压力与大气压力保持平衡。当储罐内压力低于大气压值(即产生过低负压)时,
大气压通过吸气通道B进入并直接作用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压力,从而打开吸入口阀瓣向储罐内补充
压力,使罐内压力与大气压力保持平衡。当发生火警时,火源有可能通过进入口向储罐内漫延,当火焰通过呼吸阀内阻火芯层的狭小孔隙时,由
于器壁效应,波纹板吸收大量热源,使热损失突然增大,从而使火焰熄灭。
零部件材料:
阀体材料 |
铝合金 |
正压阀盘材料 |
不锈钢304、铝合金 |
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
铝合金防爆呼吸阀操作压力:
A级:呼出压力:+355 Pa(36 mmH20) 吸入压力:-295 Pa(30 mmH20)
B级: 呼出压力:+980 Pa(100 mmH20) 吸入压力: -295 Pa(30 mmH20)
C级: 呼出压力:+1795 Pa(100 mmH20) 吸入压力: -295 Pa(30 mmH20)

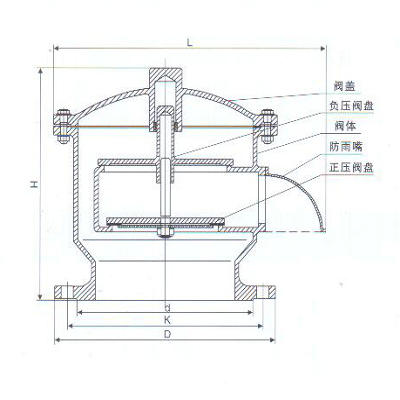

铝合金防爆呼吸阀尺寸与示意图:
公称通径 DN(mm) |
安装尺寸(mm) |
||||
L |
H |
D |
K |
n×Φ |
|
25 |
160 |
165 |
Φ115 |
Φ85 |
4×14 |
40 |
180 |
190 |
Φ150 |
Φ110 |
4×18 |
50 |
210 |
210 |
Φ165 |
Φ125 |
4×18 |
80 |
260 |
240 |
Φ200 |
Φ160 |
8×18 |
100 |
300 |
270 |
Φ220 |
Φ180 |
8×18 |
150 |
370 |
330 |
Φ285 |
Φ240 |
8×22 |
200 |
440 |
370 |
Φ340 |
Φ295 |
8×22 |
250 |
500 |
410 |
Φ395 |
Φ350 |
12×22 |
300 |
580 |
470 |
Φ445 |
Φ400 |
12×22 |
铝合金防爆呼吸阀安装和维护:呼吸阀应安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。
通常对于立式罐,该阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;当需要安装两个呼吸阀时,它
们与罐顶中心应对称布置; 若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离该阀接口,并由罐顶部插入储罐内约200mm,这样氮气进
罐后不直接排出,达到氮封的目的。 呼吸阀制造和检验标准按SY/T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收。
上海南石是专业的呼吸阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金单
法兰球阀、卸油口、双门底阀、量油孔等列配套附件。
