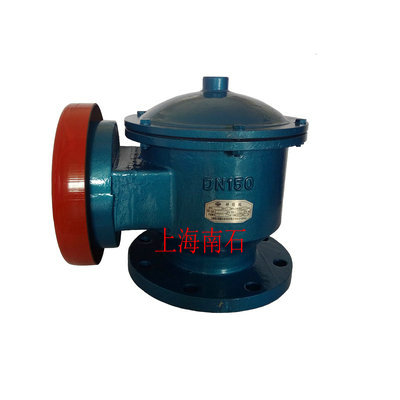

产品名称:防爆防火呼吸阀

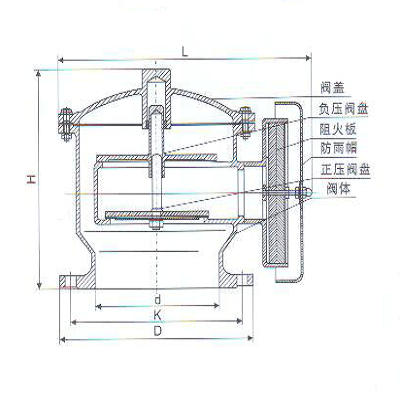

主要外形及结构图
特点及性能
1,呼吸阀阀体材质采用:铸钢。
2,阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能。
3,本阀是安装在固定罐体上的通风装置,减少油品的蒸发消耗。
4,它能对石油储罐内外压力进行自动调节的特点。
5,结构简单,重量轻,易检修,安装方便。
6,阻爆性能合格,连续13次阻爆性能试验每次都能阻火。
7,耐低温防冻性能合格:在-42度操作2小时,压力阀盘、真空阀盘和密封均无变形现象。
8,在常温36度连续操作72小时,动作10000次,压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象,导杆升降灵敏无卡死现象。
保养与维修
为了确保新型防爆防火呼吸阀的性能达到完全使用的目的。呼吸阀在半年进行检查与保养。
1,检查压力阀盘和真空阀盘动作是否灵活,导杆阀环接触有无损伤。
2,重新安装压力阀盘时,要保证接触面严密,导杆升降灵活。
3,启用新的呼吸阀时,必须清除阀盘间的防震物,该阀一定要垂直安装。
操作压力
A级正压:355Pa(36毫米水柱) |
负压:295Pa (30毫米水柱) |
B级正压:980Pa (100毫米水柱) |
负压:295Pa (30毫米水柱) |
C级正压:1765Pa (180毫米水柱) |
负压:295Pa (30毫米水柱) |
主要外形与法兰连接尺寸PN1.0MPa
公称通径 DN(mm) |
安装尺寸(mm) |
||||
L |
H |
D |
K |
n×φ |
|
25 |
200 |
165 |
115 |
85 |
4×14 |
32 |
230 |
185 |
140 |
100 |
4×18 |
40 |
230 |
190 |
150 |
110 |
4×18 |
50 |
255 |
210 |
165 |
125 |
4×18 |
65 |
270 |
220 |
185 |
145 |
4×18 |
80 |
320 |
240 |
200 |
160 |
8×18 |
100 |
330 |
270 |
220 |
180 |
8×18 |
150 |
400 |
330 |
285 |
240 |
8×22 |
200 |
460 |
370 |
340 |
295 |
8×22 |
250 |
540 |
410 |
395 |
350 |
12×22 |
300 |
620 |
470 |
445 |
400 |
12×23 |
订货时请注明产品名称,型号,规格。
