铝合金全天候阀呼吸阀用浇铝合金外壳,重量轻,防锈性能好。结构正负压阀均采用重量控制,保证正负压力的可可靠性。安装方便,易检修。
其结合面同样采用金属铜和特殊薄膜贴面,密封性能好,又能低温防冻,能适用全天候环境使用。
安装在固定储罐顶上的通风装置,起减少油品等液体的蒸发损耗、控制储罐压力,防止罐内超压或超真空使储罐遭受损坏。类型有单呼阀、单吸
阀、呼吸阀,各种结构型式均可与阻火器组合构造,也可配制所需的接管。

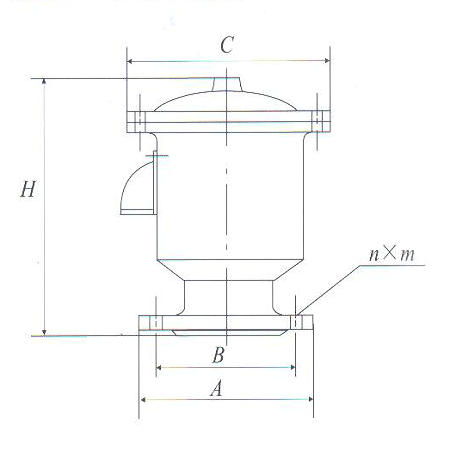

铝合金全天候呼吸阀结构图
法兰连接尺寸:
规格 |
A |
B |
C |
H |
n |
M |
重量(KG) |
DN80 |
Ø185 |
Ø150 |
Ø206 |
265 |
4 |
Ø18 |
7.5 |
DN100 |
Ø205 |
Ø170 |
Ø232 |
280 |
4 |
Ø18 |
9.5 |
DN150 |
Ø260 |
Ø225 |
Ø287 |
300 |
8 |
Ø18 |
12 |
DN200 |
Ø315 |
Ø280 |
Ø351 |
328 |
8 |
Ø18 |
25 |
DN200 |
Ø370 |
Ø335 |
Ø415 |
365 |
12 |
Ø18 |
35 |
请您订货时注明产品名称,型号,规格。如您需要其它尺寸和材质,请另外注明
。如有任何疑问欢迎您致电给我们,我们将为您提供最新的阀门知识、最好的服务和技术顾问。
