TFA72W-10P/10R真空负压安全阀
- 品牌：
- 型号：
概述
TFA72W-10P/10R真空负压安全阀适用温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开
启，吸入空气：当容器内压力达到允许值时，该阀自动关闭，从而保护设备及系统。
此阀安装在正常非负压系统，当容器和系统和放散阀未打开，产生负压时，此阀自动开启。
|
工作温度 |
≤200℃ |
|
适用介质 |
TFA72W-P适用于硝酸类介质 |
|
TFA72W-R适用于醋酸类介质 |
主要零部件材料
|
NO |
零件名称 |
TFA72W-P |
TFA72W-R |
|
1 |
阀体 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
调节阀 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
阀盖 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |

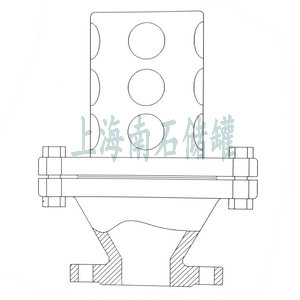

外形尺寸和连接尺寸（PN1.6MPa）
|
公称通径 DN(mm) |
铸钢重量 kg |
安装尺寸（mm） |
||||
|
L |
H |
D |
K |
n×φ |
||
|
25 |
6 |
135 |
185 |
115 |
85 |
4x14 |
|
32 |
8.5 |
155 |
200 |
135 |
100 |
4x18 |
|
40 |
10 |
170 |
220 |
145 |
110 |
4x18 |
|
50 |
13 |
190 |
240 |
160 |
125 |
4x18 |
|
65 |
17 |
210 |
260 |
180 |
145 |
4x18 |
|
80 |
20 |
220 |
280 |
195 |
160 |
8x18 |
|
100 |
23 |
240 |
300 |
215 |
180 |
8x18 |
|
125 |
30 |
280 |
330 |
245 |
210 |
8x18 |
|
150 |
40 |
335 |
365 |
285 |
240 |
8x22 |
|
200 |
55 |
380 |
400 |
340 |
295 |
12x22 |
|
250 |
70 |
440 |
420 |
405 |
355 |
12x22 |
请您订货时注明产品名称，型号，规格。
如有任何疑问欢迎您致电给我们，我们将为您提供最新的阀门知识、最好的服务和技术顾问。
