防爆阻火呼吸阀型号:ZFQ-II
产品介绍:防爆阻火呼吸阀是石油储罐、化工贮罐附件设备,安装在石油化工固定储罐上的通气装置,以防止罐内超压或超真空使储罐遭受损坏,
起阻止外界火焰传入,减少罐内液体挥发损耗的作用。阻火呼吸阀的由来:将呼吸阀与阻火器合二为一做成一个产品,让他及能阻火又能起到呼吸。
阻火器改置于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内,具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点,且密封性能好,特
别是高空作业时,检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。
防爆阻火呼吸阀用途:该阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品:如汽油、煤油、柴油、原油、甲苯、乙醇、航空油、食
品油等介质储罐使用,可与液压安全阀配套使用,它在-29℃~+60℃的温度环境中正常工作。
防爆阻火呼吸阀主要技术参数:
A级正压 |
355Pa 36毫米水柱 |
负压 |
295Pa 30毫米水柱 |
B级正压 |
980Pa 100毫米水柱 |
负压 |
295Pa 30毫米水柱 |
C级正压 |
1765Pa 180毫米水柱 |
负压 |
295Pa 30毫米水柱 |
防爆阻火呼吸阀主要零部件:
阀体材料 |
碳钢WCB |
正压阀盘材料 |
不锈钢、铝合金 |
负压阀盘材料 |
不锈钢、四氟PTFE |
环境温度℃ |
-30~60 |
操作压力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |

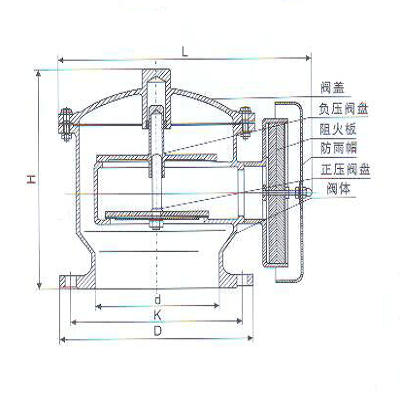

防爆阻火呼吸阀尺寸与示意图:
公称通径 (mm) |
安装尺寸(mm) |
||||
D |
K |
L |
H |
n×φ |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
DN32 |
135 |
100 |
180 |
185 |
4×18 |
DN40 |
145 |
110 |
190 |
190 |
4×18 |
DN50 |
160 |
125 |
220 |
220 |
4×18 |
DN80 |
195 |
160 |
270 |
260 |
8×18 |
DN100 |
219 |
180 |
310 |
280 |
8×18 |
DN150 |
280 |
240 |
380 |
330 |
8×22 |
DN200 |
335 |
295 |
450 |
380 |
12×22 |
DN250 |
395 |
350 |
520 |
420 |
12×22 |
DN400 |
565 |
515 |
670 |
520 |
16×26 |
防爆阻火呼吸阀维修与保养:
防爆阻火呼吸阀 属精密产品,是储罐的安全喉道,特别是阀盘随时都在起跳,故阀杆与阀套间应保持绝对干净,不得有杂质。需定人定期上
罐检查,当储罐工作时,会听到呼吸阀内“砰"--“砰"--“砰"轻微的响声,即该阀处到正常的工作状态,否则,应立即折开检查;装卸时,防爆
阻火呼吸阀必须垂直向上,不得倒置或横放。阀杆取出清洗时,要垂直轻放,否则,阀杆容易变形;
防爆阻火呼吸阀安装与检查:
1、重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。
2、检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触面有无损伤。
3、启用新的呼吸阀时必须清除盘的防震物。
4、每季度必须折开呼吸阀,擦干阀杆与阀套间的污垢,以保证呼吸阀正常工作;
5、阻火呼吸阀每半年应清除阻火盘通气孔的污渍,以保证阻火盘良好的阻火功能;
6、因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。急生产时必须
7、先打开量油孔其它之类的供气产品,以保持储罐安全作用。
8、呼吸阀在正常工作进油之前,必须先打开量油孔。
上海南石是专业的防爆阻火呼吸阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金单
法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的呼吸阀型号,请您根据呼吸阀参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
