ZQX-L立式角通全自动清洗过滤器-角通全自动清洗过滤器
- 品牌： 上海南石
- 型号： ZQX-L
产品概述
一、功能与用途：本全自动清洗过滤器产品采用世界先进样机研制而成，ZQX系列全自动清洗过滤器适用于废水处理流程，钢铁厂冲渣
水、电厂流程并冷却水，造纸工序及进水，化工生产流程及灌溉，高层建筑供水系统等场合用以滤去水中3500-80微米粒的各种硬质颗
粒，确保系统的安全可靠进行。
二、结构与工作原理：全自动清洗过滤器，由主机和电控箱组成。主机结构是由过滤器体、过滤芯、减速机电动排污阀，转动轴，差压
控制器等部件构成。过滤器体是一个平盖罐体。罐体上部为浊水腔，中部为清水污，下部为排污腔。上侧部有进水口，中侧部有出水口
，底部有电动排污阀。侧面有压力差控制器。过滤芯是不锈钢米纹平织型滤网。ZQX系列全自动清洗过滤器构造为呢龙刷及外壳采用优
质碳钢筒体，具有外量大、使用寿命长、清洗效率高等特点。本机采用高科技压差控制器、控制自动清洗过滤网。当过滤器进口压差达
到设定值时，电动控制箱发出信号驱动电机转动，排污阀自动打开。排污口形成真空状态。污水从自动排污阀排出。当过滤器进出口压
差恢复正常，电机停止转动，电动排污阀延时关闭。整个过程中，物料不断流，实现了联系化、自动化生产。
主要技术参数
进出水管径：DN150-DN700
设计压力：≤1.6MPa
工作温度：≤95℃
过滤精度：80μm-3500μm
工作方式：手动、自动 压差、时间
冲洗电机功率：0.37KW-0.75KW
电动排污阀;220V/10W

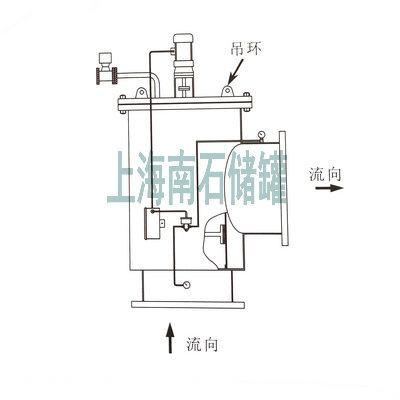

产品外形及结构尺寸
|
公称通径DN |
H |
H1 |
H2 |
L |
P |
B |
有效过滤面积（㎡） |
倍数 |
参考重量（Kg） |
|
150 |
1100 |
650 |
350 |
280 |
150 |
DN25 |
0.2169 |
8.5 |
130 |
|
200 |
1150 |
700 |
400 |
310 |
160 |
0.3000 |
9.0 |
180 |
|
|
250 |
1250 |
800 |
450 |
350 |
180 |
DN32 |
0.5279 |
9.0 |
250 |
|
300 |
1350 |
900 |
500 |
400 |
180 |
0.6501 |
7.0 |
330 |
|
|
350 |
1450 |
1000 |
550 |
450 |
200 |
0.8435 |
7.0 |
430 |
|
|
400 |
1600 |
1150 |
650 |
580 |
250 |
1.0003 |
7.2 |
580 |
|
|
450 |
1700 |
1250 |
700 |
650 |
280 |
DN40 |
1.3125 |
7.0 |
730 |
|
500 |
1800 |
1350 |
750 |
700 |
280 |
2.2941 |
9.1 |
960 |
|
|
600 |
1850 |
1400 |
800 |
700 |
300 |
2.7121 |
8.3 |
1080 |
|
|
700 |
2140 |
1700 |
950 |
815 |
300 |
3.7065 |
8.3 |
1400 |
请您订货时注明产品名称，型号，规格。
如有任何疑问欢迎您致电给我们，我们将为您提供最新的阀门知识、最好的服务和技术顾问。
