铝合金全天候呼吸阀型号：NH100-A

铝合金全天候呼吸阀 是安装在固定储罐顶上的通风装置，起减少油品等液体的蒸发损耗、控制储罐压力，防止罐内超压或超真空使储罐遭受损坏。

类型有单呼阀、单吸阀、呼吸阀，各种结构型式均可与阻火器组合构造，也可配制所需的接管。

铝合金全天候呼吸阀 工作原理： 当储罐内压力与大气压力平衡时，呼吸阀呼出阀瓣与呼出口阀座严密配合，吸入阀瓣与吸入口阀座严密配合。

当储罐内压力超过大气压力值（即产生过高正压）时，罐内高压直接作用于呼出口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上的外气压力，从

而打开呼出口阀瓣由A通道排出罐内过高气压，使罐内压力与大气压力保持平衡。当储罐内压力低于大气压值（即产生过低负压）时，大气压通过

吸气通道B进入并直接作用于吸入口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上方的罐内压力，从而打开吸入口阀瓣向储罐内补充压力，使罐内

压力与大气压力保持平衡。

铝合金全天候呼吸阀 零部件材料：

阀体材料	铝合金
正压阀盘材料	不锈钢304、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE

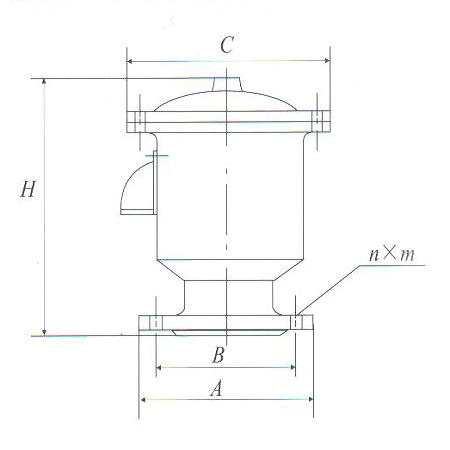

铝合金全天候呼吸阀 尺寸结构示意图：DN80-250

规格	A	B	C	H	n	M	重量（KG）
DN80	Ø185	Ø150	Ø206	265	4	Ø18	7.5
DN100	Ø205	Ø170	Ø232	280	4	Ø18	9.5
DN150	Ø260	Ø225	Ø287	300	8	Ø18	12
DN200	Ø315	Ø280	Ø351	328	8	Ø18	25
DN200	Ø370	Ø335	Ø415	365	12	Ø18	35



为了使铝合金全天候呼吸阀正常运作，确保储罐安全，现介绍几种方法和注意事项：

1、先打开上盖紧固螺栓，将上盖垂直往上提到一定高度后，拿出呼出阀和吸入阀，检查阀面是否有污垢、油渍，可用棉纱擦掉；然后检查呼、

吸阀座，清理干净后将原阀盘放好，对中导杆，拧紧上盖即可。

2、呼吸阀的检查、清洗，应先将蒸 汽和冷凝水接口的法兰先松开，其办法亦同。

3、在检查过程中，如发现阀盘有腐蚀现象，应将其报废、更换。

4、定期检查，一般来讲，三个月至半年检查一次，有条件单位，使用2年后，应将呼吸阀卸下，做呼吸定压检查和密封

性能检测，如有不符合要求而难以调整的可与厂家联系，以求解决办法。

上海南石是专业的铝合金全天候呼吸阀生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金

单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

订货须知：（国家标准）

一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。

二、若已经由设计单位选定我公司的呼吸阀型号，请您根据呼吸阀参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。

四、以上价格均为虚价，有意者请联系我们。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于呼吸阀行

业领域的领导者，将为您提供最新的呼吸阀知识、服务、技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
