管道波纹板式阻火器
- 品牌： 上海南石
- 型号： ZFQ-B
管道波纹板式阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、甲类液体、汽油、柴油、煤矿瓦斯排放
的管网，也适用于民用煤气管道，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。
管道波纹板式阻火器性能特点：阻火器是利用金属波纹盘之间狭缝间隙，对管道中传播的亚音速或超音速火焰具有淬熄作用的原理
设计制造的，本阻火器的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造，用户需选用其它标准的连接法兰，请在订货
中予以说明，对于PN＞4.0MPa的燃气阻火器，本厂也可设计制造。
公称通径：DN25-300
压力范围：1.6-4.0MPa
阀体材质：铸铁、铸钢、不锈钢、304L/R、316L/R。

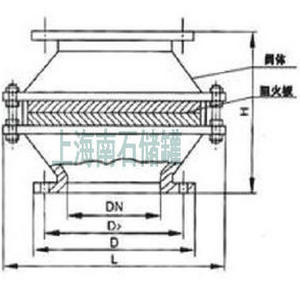

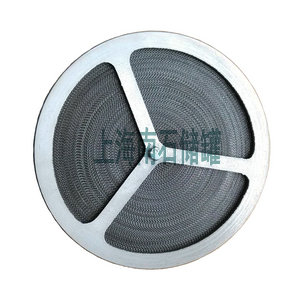

不锈钢波纹阻火板和产品结构图：
主要外形和法兰连接尺寸
|
公称通径 （mm） |
压力PN |
外形连接尺寸﹝mm﹞ |
螺栓 |
||||
|
K |
D |
DL |
L |
数量 |
螺纹 |
||
|
DN20 |
1.6MPa |
75 |
105 |
195 |
200 |
4 |
M12 |
|
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
请您订货时注明产品名称，型号，规格。
如有任何疑问欢迎您致电给我们，我们将为您提供最新的阀门知识、最好的服务和技术顾问。
