燃气管道阻火器
- 品牌： 上海南石
- 型号： FWL-1型（ZHQ-R）（ZHQ-BQ）

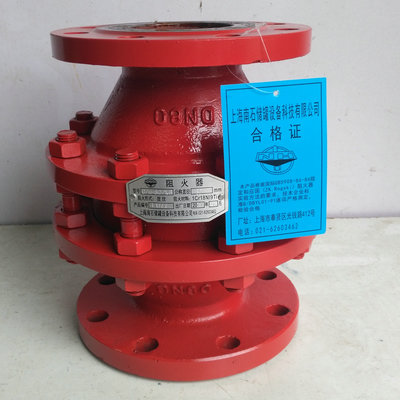

燃气管道阻火器产品概述
FWL-1型阻爆轰型燃气管道阻火器是专门用在加热炉、锅炉输送的燃气管道上，也可用在天然气管道、沼气管道上，该阀阻火层采用SS304、四层阻火板，强而有力的阻止火焰通过。
燃气管道阻火器主要用途
1、输送可燃性气体管道上； 2、火炬系统； 3、废气排放燃烧； 4、加热炉燃料气的管网上；
5、天然气管道； 6、氧气管道； 7、煤矿瓦斯排放系统。
燃气管道阻火器主要性能
1、 阻火器连续13次以亚音速火焰试验，每次都能阻止火焰通过。
2、 水压试验2.4MPa无渗漏。

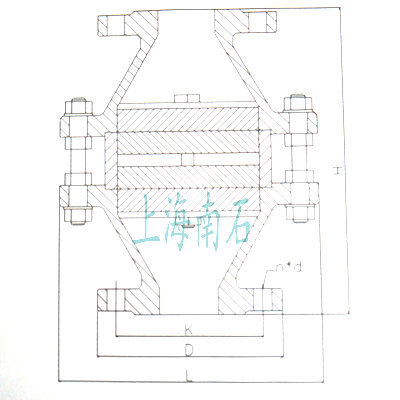

燃气管道阻火器主要外形尺寸
|
规格 尺寸 |
压力 等级 |
外形尺寸（mm） |
N-d |
|||
|
L |
H |
D |
K |
|||
|
DN15 |
1.6MPa |
125 |
187 |
95 |
65 |
4*14 |
|
DN20 |
125 |
187 |
105 |
75 |
4*14 |
|
|
DN25 |
130 |
200 |
115 |
85 |
4*14 |
|
|
DN32 |
150 |
213 |
135 |
100 |
4*18 |
|
|
DN40 |
170 |
225 |
150 |
110 |
4*18 |
|
|
DN50 |
190 |
245 |
165 |
125 |
4*18 |
|
|
DN65 |
205 |
255 |
180 |
145 |
8*18 |
|
|
DN80 |
220 |
275 |
200 |
160 |
8*18 |
|
|
DN100 |
240 |
285 |
220 |
180 |
8*18 |
|
|
DN125 |
280 |
305 |
245 |
210 |
8*18 |
|
|
DN150 |
330 |
330 |
285 |
240 |
8*22 |
|
|
DN200 |
380 |
365 |
340 |
295 |
12*22 |
|
|
DN250 |
450 |
400 |
405 |
335 |
12*26 |
|
|
DN300 |
520 |
445 |
460 |
410 |
12*26 |
|
|
DN350 |
595 |
465 |
520 |
470 |
16*26 |
|
|
DN400 |
645 |
495 |
580 |
525 |
16*30 |
|
|
DN450 |
710 |
525 |
640 |
585 |
20*30 |
|
|
DN500 |
780 |
565 |
715 |
650 |
20*33 |
|
|
DN600 |
895 |
595 |
840 |
770 |
20*36 |
|
欢迎您访问我们公司网站，如有您需要的产品，请您订货时注明产品名称，型号，规格。如您需要其它尺寸和材质，请另外注明。
若有任何疑问欢迎您致电给我们，我们将为您提供最新的产品知识、最好的服务和技术顾问。
