Y型过滤器型号:GL41H-C
产品概述:过滤器是输送介质的管道系统不可缺少的一种装置,其作用是清除介质中的机械杂质,以保护设备管道上的配件免受
磨损和堵塞。Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定
工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。Y型过滤器与管道中阀门及其它主要设备配
套使用,也可单独使用于管路中。管道中介质首先进入过滤器,通过滤网再进入连接阀门及管道中,而杂物则留于过滤桶内。
Y型过滤器应用范围:Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的
进口端,用来清除介质中的阿质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质为水、
油、气。一般通水网为18-30目/cm2,通气网为40-100目cm2,通油网为100-480目/cm2。可按用户要求制作滤网。
Y型过滤器结构特点:
1、Y型过滤器具有结构先进阻力小,冲洗方便通流快速,故压力损失小,抗污性强,排渣方便等特点。
2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成,通常安装在阀门及其它主要设备之进口端,使于清理杂物与安装拆卸,以保护阀
类或设备及正常使用。
Y型过滤器零件材料:
零件名称 |
材料 |
阀体 |
碳钢、不锈钢、黄铜 |
滤网盖 |
碳钢、不锈钢、黄铜 |
滤芯网 |
不锈钢 |
密封件材质 |
柔性石墨、聚四氟乙烯 |
Y型过滤器工作原理:
1、起泡点法测试原理:当滤膜和滤芯用一定的溶液完全浸润,然后通过气源在一侧加压,随着压力的增加,气体从滤膜的
一侧放出,表现膜一侧出现大小、数量不等的气泡,通过仪器判断出对应的压力值就是泡点。
2、扩散流法测试原理:扩散流测试是指当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而过,只是
少量的气体先溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气体称之为扩散流。
3、水侵入法测试原理:水侵入法专用于疏水性滤芯的测试,疏水性膜抗拒水,孔径越小,把水挤入疏水膜中需要的压力
越大。所以在一定的压力下,测量挤入滤膜中的水流量来判断滤芯的孔径。

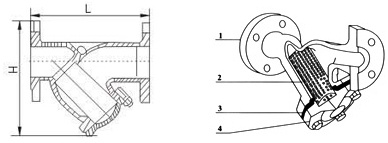

Y型过滤器尺寸表:
DN |
In |
L |
H |
H1 |
有效过滤面积m2 |
15 |
1/2 |
125 |
70 |
150 |
0.00185 |
20 |
3/4 |
145 |
70 |
150 |
0.00281 |
25 |
1 |
160 |
80 |
160 |
0.00343 |
32 |
1 1/4 |
180 |
90 |
180 |
0.00486 |
40 |
1 1/2 |
200 |
100 |
240 |
0.00767 |
50 |
2 |
220 |
130 |
250 |
0.01160 |
65 |
2 1/2 |
260 |
165 |
350 |
0.02111 |
80 |
3 |
280 |
195 |
390 |
0.03029 |
100 |
4 |
320 |
230 |
450 |
0.04063 |
125 |
5 |
350 |
300 |
520 |
0.05589 |
150 |
6 |
380 |
335 |
580 |
0.07709 |
200 |
8 |
495 |
420 |
690 |
0.11967 |
250 |
10 |
595 |
500 |
800 |
0.19155 |
300 |
12 |
640 |
580 |
950 |
0.26738 |
350 |
14 |
700 |
640 |
1150 |
0.32535 |
400 |
16 |
800 |
700 |
1360 |
0.40946 |
450 |
18 |
850 |
790 |
1480 |
0.52837 |
500 |
20 |
900 |
875 |
1650 |
0.65385 |
Y型过滤器技术参数:
1、适合物料:
化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;
化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;
制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;
轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等;
2、过滤精度:10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。);
3、工作温度:≤90℃;
4、公称通径:DN20—DN500mm;
5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计);
6、法兰标准:JB/T79PN1.6(也可按用户要求制造);
7、壳体材质:A3、304、304L、316、316L、WCB;
8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶、三元乙丙橡胶。
Y型过滤器标准:执行标准设计规范:HG/T21637,
试验与检验:JB/9092,产品标识:GB/12220,结构长度:GB/12221,
压力温度等级:GB/T12224-2005,试验检验标准:GB/T13927-2008
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
制造、检测标准:执行HG/T21637-1991标准,或客户指定标准。
Y型过滤器安装与维护:安装过滤器前要认真清洗所有管道的连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯)要适
量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。安装1-1/4”(DN
32)或更大口径的承插焊过滤器或所有D系列过滤器时,应注意这类过滤器的垫片是非金属材质的,容易由于过热而损坏。因
此应缩短焊接时间,并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热(D 系列过滤器),建议
先将垫片拆下再加热。
过滤器的运行及维护:
系统最初工作一段时间后(一般不超过一周),应进行清洗,以清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。
清洗次数依据工况条件而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。
注意:每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。
