SSY14型Y型伸缩过滤器, SSY14型Y型伸缩拉杆过滤器
- 品牌： 上海南石
- 型号： SSY14
产品说明
SSY14型Y型伸缩过滤器：Y型过滤器和伸缩接头组合成，抗污性强排污方便，流通面积大，压力损失小，结构简单，体积小。
滤芯网材质均为全不锈钢，耐腐蚀性强，使用寿命长。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需
要设置滤网数目，通常范围：水18-30目、蒸汽40-100目、油100-180目。
产品性能参数
|
SSY14型Y型伸缩过滤器主要性能参数 |
||||
|
型号 |
PN |
工作压力MPa |
适用温度℃ |
适用介质 |
|
SSY14H-J10 |
10 |
1.0 |
-29～425 |
水、油品、蒸汽等 |
|
SSY14H-J16 |
16 |
1.6 |
||
|
SSY14H-J25 |
25 |
2.5 |
||
|
SSY14H-J40 |
40 |
4.0 |
||
产品零部件材料
|
SSY14型Y型伸缩过滤器零部件材料 |
|
|
型号 |
阀体材料 |
|
SSY14H-J10 |
20钢、WCB、CF8、CF8M、CF3、CF3M |
|
SSY14H-J16 |
|
|
SSY14H-J25 |
|
|
SSY14H-J40 |
|
产品外形及结构尺寸（PN16）

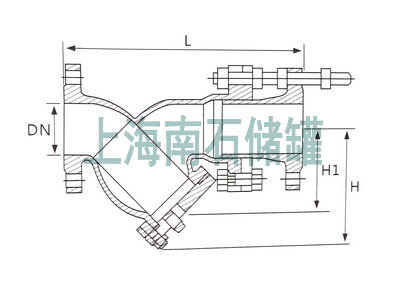

SSY14型Y型伸缩过滤器结构图
|
SSY14型Y型伸缩过滤器主要外形及结构尺寸（mm） |
|||||
|
DN |
L |
Lmin |
Lmax |
H |
H1 |
|
50 |
310 |
340 |
280 |
195 |
155 |
|
65 |
380 |
410 |
350 |
245 |
183 |
|
80 |
420 |
460 |
380 |
295 |
210 |
|
100 |
460 |
500 |
420 |
344 |
250 |
|
125 |
540 |
585 |
495 |
415 |
305 |
|
150 |
610 |
655 |
565 |
485 |
358 |
|
200 |
750 |
800 |
700 |
602 |
450 |
|
250 |
795 |
845 |
745 |
710 |
503 |
|
300 |
860 |
910 |
810 |
815 |
578 |
|
350 |
1025 |
1075 |
975 |
844 |
598 |
|
400 |
1150 |
1200 |
1100 |
872 |
618 |
请您订货时注明产品名称，型号，规格。
