高低篮式过滤器
- 品牌： 上海南石
- 型号： SRBB
高低篮式过滤器型号：SRBB
产品介绍:篮式过滤器是除去液体中少量固体颗粒的小型设备，主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当流体
进入置有一定规格滤网的滤筒后，其杂质被阻挡，而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，
排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。
在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两
侧就形成了一个压差。
高低篮式过滤器标准:
设计规范：HGJ502
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
高低篮式过滤器主要零件材料：
|
壳体材质 |
铸铁、碳钢 |
不锈钢 |
|
滤框滤网材质 |
不锈钢 |
|
|
密封件材质 |
耐油石棉、柔性石墨、聚四氟乙烯 |
|
|
工作温度(℃) |
-30～+380 |
-80～+450 |
|
公称压力(MPa) |
0.6～6.4 (150Lb～300Lb) |
|

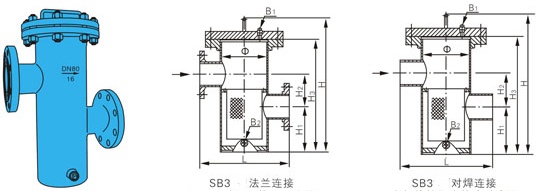

高低篮式过滤器尺寸1.6(MPa)：
|
公称通 径DN |
尺寸(mm) |
有效过滤 面积(m2) |
倍数 |
重量 (Kg) |
||||||
|
Φ |
L |
H1 |
H2 |
H3 |
H |
B(R) |
||||
|
25 |
76 |
220 |
9 |
12.5 |
280 |
295 |
1/2” |
0.003619 |
9 |
12.5 |
|
32 |
76 |
220 |
5.9 |
16.8 |
285 |
300 |
1/2” |
0.003619 |
5.9 |
16.8 |
|
40 |
114 |
280 |
6 |
24.8 |
340 |
355 |
1/2” |
0.005718 |
6 |
24.8 |
|
50 |
114 |
280 |
3.9 |
29.3 |
340 |
355 |
1/2” |
0.005718 |
3.9 |
29.3 |
|
65 |
140 |
330 |
3.8 |
40.6 |
400 |
415 |
1/2” |
0.009613 |
3.8 |
40.6 |
|
80 |
168 |
340 |
4.4 |
55.2 |
460 |
475 |
1/2” |
0.001539 |
4.4 |
55.2 |
|
100 |
219 |
420 |
4.4 |
103 |
550 |
565 |
3/4” |
0.02464 |
4.4 |
103.6 |
|
150 |
273 |
500 |
3.7 |
181 |
720 |
735 |
3/4” |
0.04866 |
3.7 |
181.5 |
|
200 |
325 |
560 |
3.5 |
229 |
900 |
915 |
3/4” |
0.07858 |
3.5 |
229 |
|
250 |
426 |
660 |
3.6 |
350 |
1070 |
1120 |
3/4” |
0.12005 |
3.6 |
350 |
|
300 |
478 |
750 |
640 |
400 |
1360 |
1410 |
R3/” |
0.16537 |
3.8 |
532 |
高低篮式过滤器应用：
1．化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。2．化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3．深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4．轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5．各种特殊工艺的高效精密过滤器等。
高低篮式过滤器性能特点：
1、标准不锈钢过滤网孔径为Ф3—6，其孔径数目可供选择。
2、可选择压力表连接，过滤器盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小，安装容易维修方便。
高低篮式过滤器安装维护：
1、蓝式过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设
计要求，压缩机、泵、仪表等设备会遭到破坏。
4、如发现不锈钢钢丝网变形或损坏，需马上更换。
上海南石是专业的高低篮式过滤器生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆
球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的过滤器型号，请您根据过滤器参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价，有意者请联系我们。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直
致力于过滤器行业领域的领导者，将为您提供最新的过滤器知识、服务、技术顾问。如有任何疑问，您可以致电给我们,我们一定会
尽心尽力为您提供优质的服务。通过密切关注客户需求与应用体验，把握市场导向：通过高强度的研发投入，通过科学管理和文化塑
造，提升组织能力；通过高度重视和持续改进，让质量和服务成为我们的品牌标志。
欢迎您访问我们的网站【http://www.shhxfcj.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
电话：021-67130176。
