油罐车D型快速接头

更新:2016/12/8 13:26:38 点击:
  • 品牌: 上海南石
  • 型号:
  • 在线订购
产品介绍

油罐车快速接头就是利用简单的装置,不需要辅助工个(扳手、管子钳)而达到对管路的快速连接和开启。与用户端连接按提供

有螺纹连接和光杆式连接。并可根据用户要求进行设计、配置其它连接形式,其快速装置可分为:1、扳把式 2、插入式。扳把

式快速接头的特点: 结构简单、操作方便、通过扳把的拉压完成接头的快速连接和开启。

油罐车快速接头特点:

本产品外形美观,耐腐蚀性强,在结构上应用偏心原理实现自动锁紧,安全可靠易于操作,适用于各种条件及连接需要。

材质为:铝合金。不锈钢 ,碳钢

规格:1/2-6
钢管通径:DN15-DN150

公称压力: 16-70KG的压力

适用温度:-30~230

适用介质有石油天然气、车船机械制造、航空航天、冶金化工、交通、电力、集中供热、真空、制冷、油、气、水,酸 等

螺纹类型:NPTPTPS DIN

连接:螺纹连接、扳把式

螺纹类型:NPTPTPS DIN

油罐快速接头特点:

1、省时省力:通过快速接头拆断和连接油路时,动作简单、节省时间和人力。

2、省油:折断油路时,快速接头上的单项阀可封闭油路,油不会流出,避免油液油压损失。

3、环保:快速接头折断和连接时,油不会洒漏,保护环境。

4、设备设计独特,方便运输:大型设备或是需要便于携带的液压工具,使用快速接头分拆后运输,到达目的地后再组装使用。

5、经济:以上各种优点都为客户创造了经济价值。

油罐车快速接头使用注意事项:

1、请不要用于适用流体以外的流体。

2、使用时不要超过最高使用压力限制。

3、不要在使用温度范围以外使用,防止造成密封材料磨损或泄漏。

4、不要进行人为的击打、弯曲、拉伸、防止造成破损。

5、不要在混入金属粉或砂尘等地方使用,防止造成工作不良或泄漏。

6、螺纹类的安装,在安装时不要超过最大紧固扭矩,防止造成破损。

7、不要使用带裂缝的软管,防止造成泄漏或脱落。

8、如用于有震动、冲击的机器会造成耐久性降低。

9、使用流体必须是经过过滤器过滤的洁净流体。

10、不要拆卸快速接头。

油罐车快速接头主要外形尺寸:

Size

DIM

A

B

C

D

15

1/2

18.6

44

42

29

20

3/4

24.1

49

52

34

25

1

30.3

59

58

39

32

5/4

38.9

64

72

45

40

3/2

44.8

66

78

45

50

2

56.6

74

93

51

65

5/2

72.2

79

107

52

80

3

85

83

130

55

100

4

110

89

158

57

125

5

135.4

91

188

58

150

6

161

93

225

58

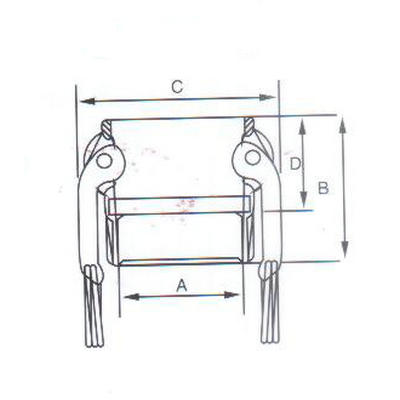

                          油罐车D型快速接头结构图
