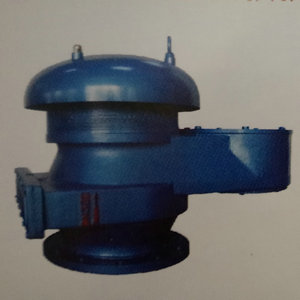

防冻型全天候阻火呼吸阀
- 品牌： 上海南石
- 型号： QZF-89
→主要特点
防冻型全天候阻火呼吸阀具有通风量大，泄露量小，耐腐蚀等特点，并有静电接地线，使本阀与罐体保持等电位。本阀具有防冻性能，适用于寒冷地区。
→主要用途
阀是安装在固定罐体上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。其阀盘结构为空气垫型膜式阀盘。
→技术参数
正压：353Pa(36mmH2O)
980.7Pa(100mmH2O)
负压：294.2Pa(30mmH2O)

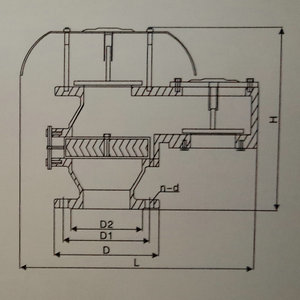

→防冻型全天候阻火呼吸阀结构尺寸
|
规格 DN |
安装尺寸 |
||||||
|
H |
L |
D |
D1 |
D2 |
n |
d |
|
|
50 |
310 |
332 |
140 |
110 |
90 |
4 |
14 |
|
80 |
345 |
373 |
185 |
150 |
125 |
4 |
18 |
|
100 |
360 |
443 |
205 |
170 |
145 |
4 |
18 |
|
150 |
480 |
590 |
260 |
225 |
200 |
8 |
18 |
|
200 |
480 |
650 |
315 |
280 |
255 |
8 |
18 |
|
250 |
538 |
768 |
370 |
335 |
310 |
12 |
18 |
|
300 |
610 |
890 |
435 |
395 |
362 |
12 |
23 |
→订货时请注明产品名称，型号，规格。
