美标闸阀,美标（法兰）闸阀
- 品牌： 上海南石
- 型号：
美标闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，美标闸阀只能作全开和全关,不能作调节和节流。阀门作为一种用来
实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
美标闸阀具有以下优点
1、流体阻力小,密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制,不扰流、不降低压力。
4、形体简单,结构长度短，制造工艺性好，适用范围广。
美标闸阀的缺点
1、密封面之间易引起冲蚀和擦伤，维修比较困难。
2、外形尺寸较大，开启需要一定的空间，开闭时间长。
3、结构较复杂。
闸阔的种类,按密封面配置可分为楔式闸板式美标闸阀和平行闸板式美标闸阀,楔式闸板式美标闸阀又可分为:单闸极式、双闸板式和弹性
闸板式；平行闸板式美标闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆美标闸阀和暗杆美标闸阀两种。
|
执行标准
|
|

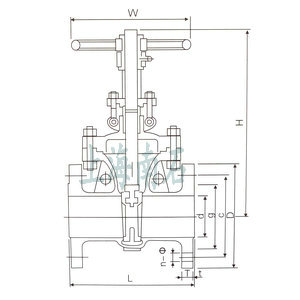

主要尺寸
|
口径 in |
安装尺寸（mm）注：Class150LB |
|||||||||
|
d |
L |
D |
C |
g |
T |
t |
H |
W |
n×φ |
|
|
1-1/4” |
32 |
140 |
117 |
89 |
64 |
13 |
1.6 |
252 |
100 |
4x15 |
|
1-1/2” |
40 |
165 |
127 |
98.5 |
73 |
15 |
1.6 |
277 |
140 |
4x15 |
|
2” |
50 |
178 |
152 |
120.5 |
92 |
16 |
1.6 |
323 |
200 |
4x19 |
|
2-1/2” |
65 |
190 |
178 |
139.5 |
105 |
18 |
1.6 |
347 |
250 |
4x19 |
|
3” |
80 |
203 |
190 |
152.5 |
127 |
19 |
1.6 |
383 |
250 |
4x19 |
|
4” |
100 |
229 |
229 |
190.5 |
157 |
24 |
1.6 |
457 |
300 |
8x19 |
|
5” |
125 |
254 |
254 |
216 |
186 |
24 |
1.6 |
632 |
300 |
8x22 |
|
6” |
150 |
267 |
279 |
241.5 |
216 |
26 |
1.6 |
635 |
350 |
8x22 |
|
8” |
200 |
292 |
343 |
298.5 |
270 |
29 |
1.6 |
762 |
350 |
8x22 |
|
10” |
250 |
330 |
406 |
362 |
324 |
31 |
1.6 |
895 |
400 |
12x25 |
|
12” |
300 |
356 |
483 |
432 |
381 |
32 |
1.6 |
1080 |
500 |
12x29 |
|
14” |
350 |
381 |
533 |
476 |
413 |
35 |
1.6 |
1295 |
600 |
12x29 |
|
16” |
400 |
406 |
597 |
540 |
470 |
37 |
1.6 |
1435 |
600 |
16x29 |
|
18” |
450 |
432 |
635 |
578 |
533 |
40 |
1.6 |
1626 |
650 |
16x32 |
|
20” |
500 |
457 |
698 |
635 |
584 |
43 |
1.6 |
1829 |
650 |
20x32 |
|
24” |
600 |
508 |
813 |
749.5 |
692 |
48 |
1.6 |
2175 |
700 |
20x35 |
美标闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；2各连接部位螺栓，要求均匀拧紧；3.检查填料部位要求压紧，
既保证填料的密封性，也要保证闸板开启灵活； 4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要
求一致性；5.用户在安装阀门时，必须预留阀门驱动的必要空间；6.驱动装置的接线须按线路图进行；7.美标闸阀必须定期保养，不
得随意碰撞及挤压，以免影响密封。
请您订货时注明产品名称，型号，规格。如您需要其它尺寸和材质，请另外注明。
如有任何疑问欢迎您致电给我们，我们将为您提供最新的阀门知识、最好的服务和技术顾问。
