氧气管道过滤器用途:
氧气管道过滤器适用于易燃、易爆、含尘气体的管道过滤。当含固态杂质的气体通过管道时,有可能产生剧烈摩擦而被引燃,其后果不堪
设想;含尘气体往往引起终端用气设备的堵塞。本产品具有确保设备安全运行,正常供气的作用,因而被冶金、化工、机械加工等广泛选
用(本产品属压力容器设备)。
氧气管道过滤器结构特点:
1、 本产品的滤筒内管和外管与广大在同一直线,因而气流能较平缓地进入滤筒内,基本上无紊流参数,压损小于0.02MPa。
2、 根据工艺要求可选用不同的过滤精度,一般与60~100目/口寸为宜。
3、 本产品在出厂时严格按照脱脂工艺清洗油除锈,用户可直接将其与广大安装后投运。
注:安装前做一次管道吹风2次。

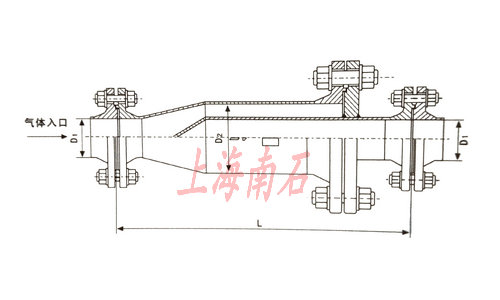

氧气管道过滤器结构图:
氧气管道过滤器主要外形尺寸:
公称直径DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
D1 |
45 |
57 |
73 |
89 |
108 |
133 |
159 |
219 |
273 |
325 |
377 |
426 |
478 |
529 |
|
D2 |
89 |
108 |
133 |
159 |
219 |
273 |
273 |
377 |
529 |
630 |
630 |
720 |
820 |
920 |
|
结构尺寸L |
PN≤1.6 |
450 |
500 |
600 |
620 |
720 |
820 |
920 |
1200 |
1650 |
1700 |
1800 |
2100 |
2400 |
2800 |
1.6PN≤4.0 |
460 |
500 |
600 |
640 |
770 |
900 |
1000 |
1250 |
1600 |
1900 |
2200 |
2400 |
2600 |
3000 |
