放料球阀产品描述
不锈钢放料球阀是一种特殊结构的放料球阀,阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越,用于精细化工、制
药、化工行业的反应锅上,也可用在细软颗粒介质输送。采用PPL或M密封材料,更具耐磨耐温,是牙膏行业、真空制膏锅放料的
理想产品。
设计标准:GB/T12237-1989
结构长度:Q/OLF002-03
连接端标准:GB/T7307、GB/T79、ISO2852
试验标准:JB/T9092-1999
不锈钢放料球阀设计规范遵循GB/T12237,APl608,API6D标准。

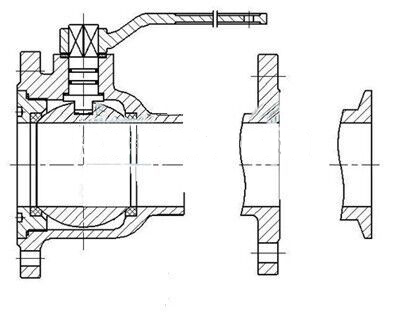

不锈钢放料球阀结构图:
主要外形尺寸和连接尺寸:
公称通径DN |
安装尺寸mm |
|||||||||
D |
D1 |
D2 |
z-φd |
n-φd |
L |
L0 |
H |
b1 |
b2 |
|
25 |
235 |
85 |
125 |
4-φ14 |
4-φ14 |
120 |
220 |
115 |
15 |
22 |
40 |
235 |
110 |
160 |
4-φ18 |
4-φ18 |
135 |
250 |
130 |
19 |
22 |
50 |
230 |
125 |
190 |
4-φ18 |
8-φ14 |
160 |
250 |
125 |
14 |
20 |
80 |
245 |
160 |
210 |
4-φ18 |
8-φ14 |
200 |
400 |
184 |
15 |
22 |
请您订货时注明产品名称,型号,规格。如您需要其它尺寸和材质,请另外注明。
如有任何疑问欢迎您致电给我们,我们将为您提供最新的阀门知识、最好的服务和技术顾问。
